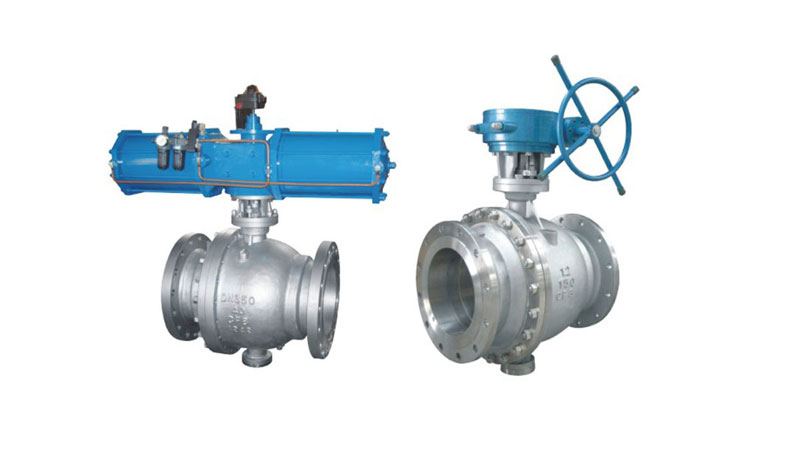

شیر توپی با نصب محوری

کاتالوگ وجود ندارد

برند

1445741 GDV

@title

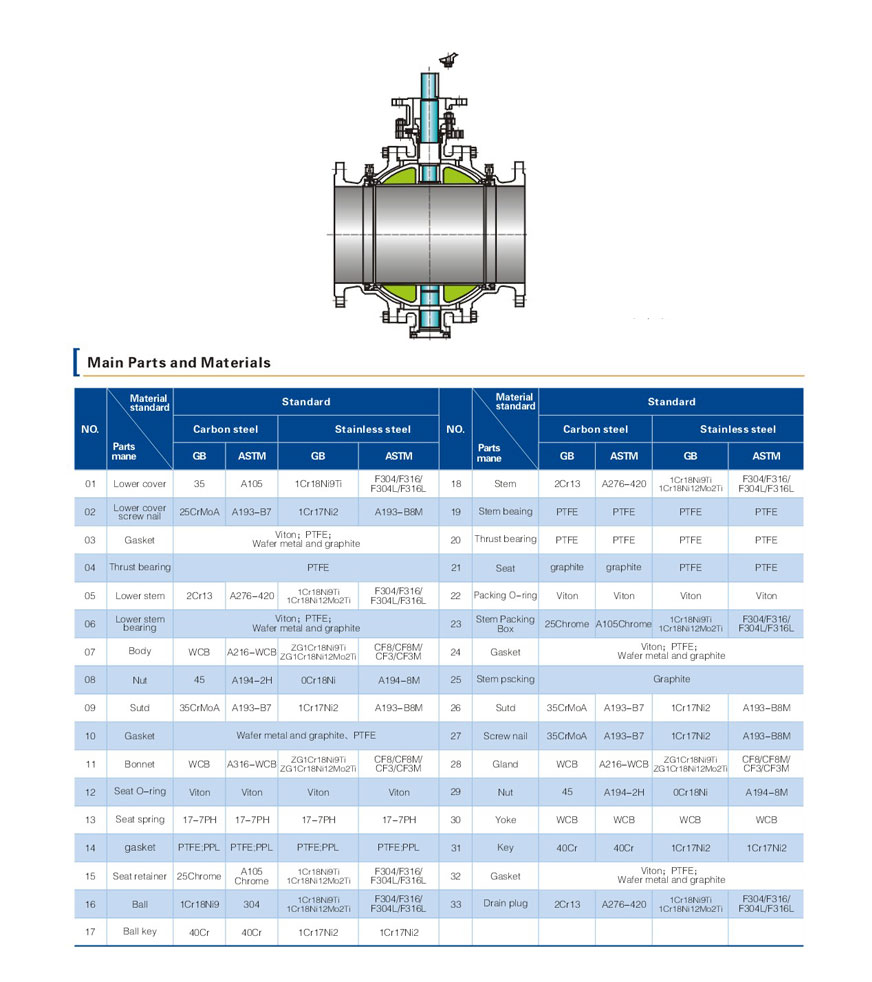

مشخصات و ساختار شیرهای توپی با محور ثابت

بال ولوها طبق درخواست مصرف کننده به دو صورت فول بور یا ردیوس ساخته می شوند . در شیرهای فول بور سطح مقطع حفره روی گوی با سایز داخلی لوله برابر بوده و یکی از مزایای شیرهای فول بور سهولت تمیزکاری لوله است .

ساختار مقاوم در برابر آتش :

بال ولوها در افزایش ناگهانی دما یا آتش سوزی با نرم شدن PTEF آسیب پذیر بوده است . برای مقاوم کردن این نوع شیرها در برابر آتش نوع خاصی از این شیرها طبق استاندارد ساخته می شوند .

زمانی که سیال به صورت غیر عادی دچار افزایش فشار می شود .در نتیجه سیت عمل آزاد کردن ساختار را انجام می دهد . در این زمان بر اساس نیاز شیر اطمینان که در بدنه نصب شده باعث خارج شدن فشار می گردد که این کار باعث می شود خطوط لوله ایمن باشند .

برای طراحی آنتی استاتیک این نوع شیرها از جنس کروم ، نیکل ، استنلس استیل ، ساخته می شود که بدنه را کاملا عاری از استاتیک می کند .

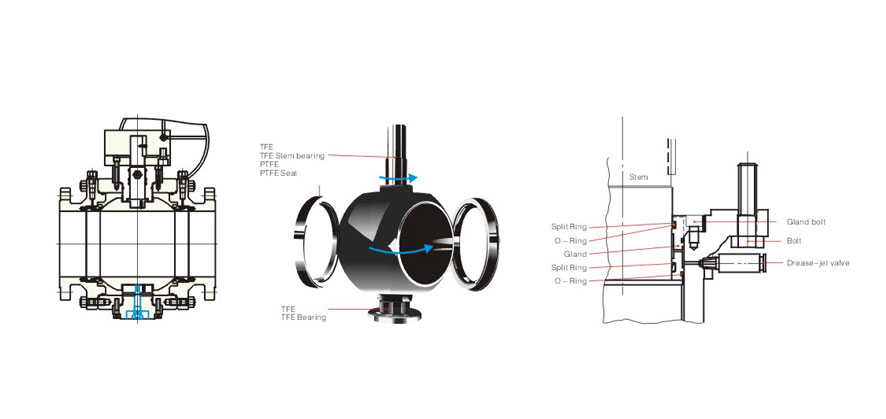

طراحی نشیمنگاه (Seat) :

نشیمنگاه ها دارای دو نوع طراحی یا به صورت سینگل سیل یا دابل سیل هستند .

محورهای کشیده :

این نوع از محورها برای کاربردهای زیر زمینی و دماهای پایین طراحی می شوند .و عملگر این شیرها به صورت دستی ، برقی ، هیدرولیکی است .





برند

1445741 GDV -



توضیحات:

طراحی و ساخت طبق استاندارد : GB/T12237

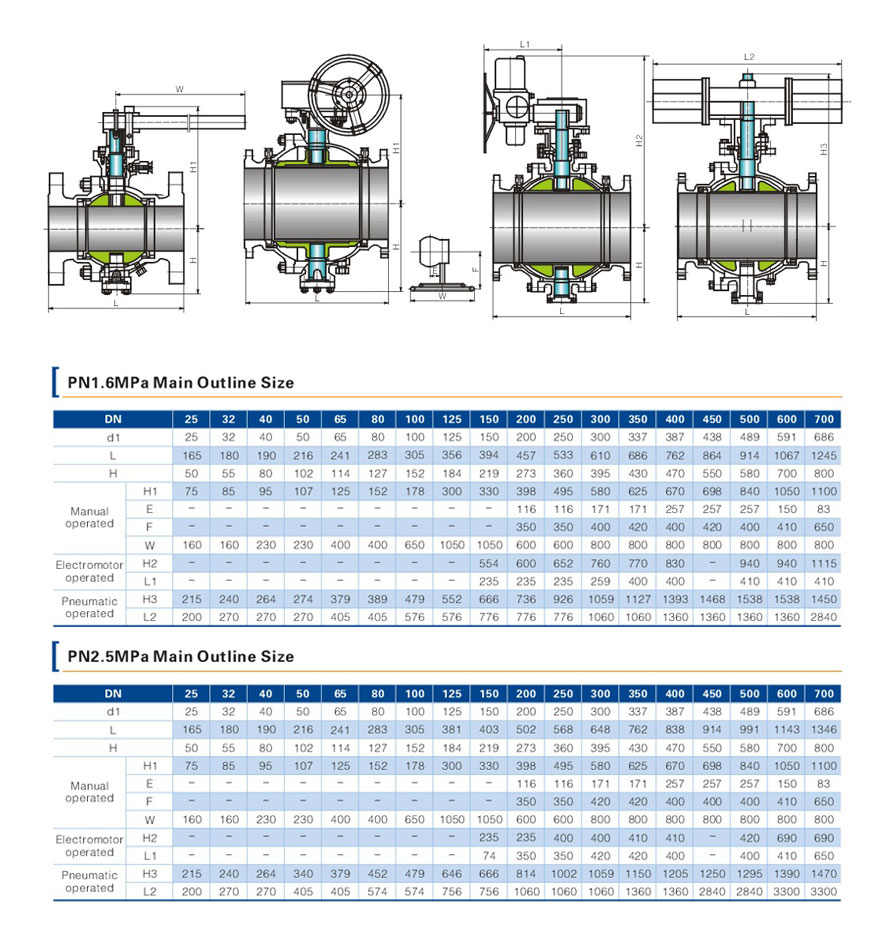

استاندارد فلنج تا فلنج : GB/T12221
استاندارد ابعاد فلنج انتهایی طبق : JB/T79.1-79.4 GB/T9113.1-9113.4
استاندارد کنترل و تست طبق : GB/T13927
